API Plan 11과 Plan 32의 Seal Flush 구성 및 적용 차이

산업 현장의 숨은 주역 펌프 메커니컬 씰의 세계

화학 공장이나 발전소 그리고 정유 시설 같은 산업 현장을 떠올려보면 수많은 배관과 장치들이 복잡하게 얽혀 있는 모습이 그려집니다. 그 중심에는 액체를 이송하는 심장부인 펌프가 항상 존재합니다. 펌프가 안정적으로 작동하기 위해 가장 중요한 부품 중 하나가 바로 메커니컬 씰입니다. 회전하는 축과 고정된 케이싱 사이로 액체가 새어 나가지 않도록 막아주는 핵심적인 역할을 담당합니다.

하지만 펌프가 다루는 유체는 항상 깨끗하고 다루기 쉬운 물만 있는 것은 아닙니다. 고온의 기름이거나 강한 산성 액체일 수도 있고 모래나 이물질이 섞여 있는 까다로운 유체일 수도 있습니다. 이런 가혹한 환경에서 메커니컬 씰을 보호하고 수명을 늘리기 위해 사용하는 기술이 바로 씰 플러시입니다. 배관을 통해 외부나 내부의 깨끗한 액체를 씰 주변으로 흘려보내 냉각하고 윤활하는 방식입니다.

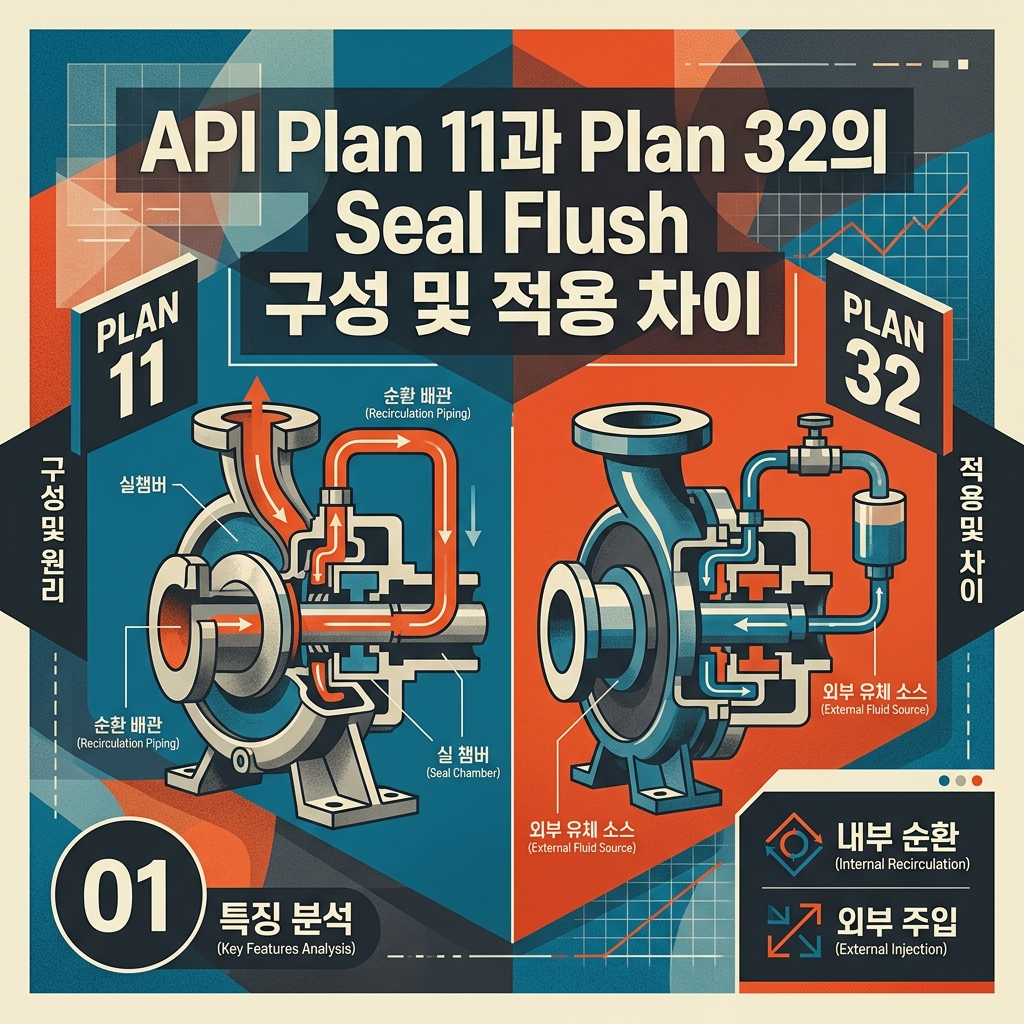

다양한 플러시 방식 중에서도 현장에서 가장 빈번하게 마주치는 두 가지 표준이 있습니다. 바로 API 플랜 11과 플랜 32입니다. 이 두 가지 구성은 겉보기에는 비슷해 보이지만 적용하는 방식과 목적에서 큰 차이를 보입니다. 현장의 엔지니어와 작업자들이 어떤 방식을 선택하느냐에 따라 펌프의 수명과 유지보수 비용이 크게 달라지므로 두 방식의 특성을 정확히 이해하는 것이 필수적입니다.

API 플랜 11의 기본 구조와 작동 원리

가장 널리 사용되는 기본적이면서도 표준적인 씰 플러시 방식이 바로 API 플랜 11입니다. 이 방식은 한마디로 자가 공급 시스템이라고 이해하면 쉽습니다. 펌프가 작동하면서 만들어내는 압력을 이용해 펌프 토출 측의 액체 일부를 끌어와서 메커니컬 씰 챔버로 바로 밀어 넣어주는 방식입니다.

플러시 흐름을 만드는 과정은 다음과 같습니다. 펌프의 토출 배관에 연결된 작은 구멍이나 탭에서 액체가 빠져나옵니다. 이 액체는 오리피스라고 부르는 작은 구멍이 달린 배관을 지나게 됩니다. 오리피스의 역할은 씰 챔버로 들어가는 유량과 압력을 적절하게 조절해 주는 것입니다. 적당한 압력과 유량으로 조절된 액체는 씰 페이스를 지나가면서 발생하는 마찰열을 식혀주고 윤활 작용을 도운 뒤 펌프 내부로 다시 흘러 들어가게 됩니다.

이 방식의 가장 큰 장점은 구조가 매우 단순하고 추가적인 장비가 거의 필요 없다는 점입니다. 별도의 외부 펌프나 복잡한 제어 장치 없이도 펌프 자체의 압력만으로 순환이 이루어지기 때문에 설치 비용이 저렴하고 신뢰성이 높습니다. 깨끗하고 일정한 온도의 유체를 다루는 일반적인 공정에서는 플랜 11만으로도 메커니컬 씰을 충분히 오랫동안 보호할 수 있습니다.

API 플랜 32의 외부 공급 방식과 특징

플랜 11이 펌프 내부의 액체를 재활용하는 방식이라면 플랜 32는 완전히 외부에서 깨끗하고 차가운 유체를 공급받는 방식입니다. 공정 라인을 거치지 않은 별도의 청정한 유원을 확보하여 메커니컬 씰 챔버로 직접 주입하는 구조를 가집니다.

이 방식이 필요한 이유는 펌프가 다루는 본래의 유체가 메커니컬 씰에 치명적인 손상을 줄 수 있기 때문입니다. 예를 들어 액체 내에 미세한 고체 입자가 가득하거나 금방이라도 굳어버리는 성질이 있다면 플랜 11처럼 그 액체를 그대로 씰에 공급하는 것은 씰을 망가뜨리는 지름길이 됩니다. 또한 온도가 너무 높아서 자체 냉각만으로는 씰의 한계 온도를 넘어서는 경우에도 외부에서 차가운 유체를 넣어주는 플랜 32가 해답이 됩니다.

플랜 32를 구성할 때는 외부 유체의 압력과 유량을 일정하게 유지하기 위한 컨트롤러와 밸브 그리고 체크 밸브 등이 필수적으로 함께 설치됩니다. 씰 챔버 내부의 압력보다 외부 주입 액체의 압력이 항상 높아야 역류를 막을 수 있기 때문에 세심한 압력 관리가 요구됩니다. 비용과 설치 복잡성은 플랜 11보다 높지만 극한의 환경에서 펌프를 지켜내는 유일한 방패가 되기도 합니다.

두 구성의 명확한 차이점 비교

플랜 11과 플랜 32는 씰을 보호한다는 목적은 같지만 유체의 출처와 시스템의 복잡성에서 뚜렷한 차이를 보입니다. 현장 상황에 맞춰 올바른 선택을 하기 위해 두 방식의 특성을 비교해 볼 필요가 있습니다.

• 유체의 출처: 플랜 11은 펌프 토출 측에서 유체를 가져오고 플랜 32는 완전히 외부의 별도 배관에서 유체를 공급합니다.

• 공정 오염 여부: 플랜 11은 공정 액체가 씰을 거쳐 다시 메인 흐름으로 섞이지만 플랜 32는 외부 유체가 공정 액체에 섞이게 되므로 제품 오염 가능성을 고려해야 합니다.
• 설비의 복잡성: 플랜 11은 오리피스와 배관만 있으면 되지만 플랜 32는 압력 조절 밸브, 유량계, 차단 밸브 등 추가적인 부속품이 많이 필요합니다.
• 적용 유체의 한계: 플랜 11은 깨끗하고 안정적인 유체에 적합하며 플랜 32는 고온, 고점도, 슬러리 포함 유체 등 까다로운 조건에 대응합니다.

현장에서 자주 발생하는 오해와 진실

메커니컬 씰 플러시 배관을 다루다 보면 현장에서 종종 잘못 알려진 상식 때문에 낭패를 보는 경우를 볼 수 있습니다. 몇 가지 대표적인 오해를 바로잡는 것이 안전하고 효율적인 운영의 지름길입니다.

오리피스 크기는 대충 눈대중으로 정해도 된다는 생각은 대표적인 오해입니다. 플랜 11에서 오리피스의 크기는 씰 챔버의 압력 분포와 필요한 유량을 결정하는 핵심 요소입니다. 너무 작으면 냉각이 안 되어 씰이 타고 너무 크면 토출 압력이 떨어져 펌프 효율에 악영향을 줍니다. 반드시 계산을 통해 올바른 구경을 선택해야 합니다.

외부 플러시인 플랜 32를 사용할 때 무조건 압력만 높게 주면 좋다는 생각도 위험합니다. 과도한 압력은 씰 페이스에 불필요한 기계적 부하를 주어 오히려 마모를 촉진할 수 있습니다. 씰 챔버 압력보다 통상적으로 일정 수준 높은 압력을 안정적으로 유지하는 것이 핵심입니다.

비용 효율적인 플러시 시스템 설계 방법

설비 투자를 할 때는 초기 설치 비용과 장기적인 유지보수 비용을 함께 고려해야 합니다. 무조건 가장 좋아 보이는 복잡한 시스템을 도입하는 것이 능사는 아닙니다.

가능하다면 구조가 단순하고 추가 유원지가 필요 없는 플랜 11을 우선적으로 검토하는 것이 경제적입니다. 펌프가 이송하는 액체 자체가 윤활성과 냉각성이 충분하고 이물질이 없다면 플랜 11만으로도 수년간 문제없이 펌프를 가동할 수 있습니다.

반면 펌프 액체에 모래가 섞여 있거나 화학 반응으로 인해 굳어버리는 성질이 있다면 초기 비용이 조금 들더라도 처음부터 플랜 32를 채택하는 것이 현명합니다. 잦은 메커니컬 씰 교체로 인한 다운타임 비용과 생산 손실을 감안한다면 외부 플러시 시스템에 대한 투자가 훨씬 비용 효율적인 선택이 됩니다.

현장 전문가들이 전하는 실용적인 조언

수십 년간 펌프와 씰을 다뤄온 현장 전문가들은 작은 디테일이 설비의 수명을 좌우한다고 입을 모읍니다. 플러시 시스템을 운영할 때 기억해야 할 몇 가지 실용적인 조언들이 있습니다.

플러시 배관에 설치된 필터나 스트레이너를 주기적으로 점검하고 청소해야 합니다. 특히 플랜 32의 경우 외부에서 유입되는 이물질이 오리피스를 막아버리면 순식간에 씰이 파손될 수 있습니다. 정기적인 예방 정비 스케줄에 플러시 라인 점검을 반드시 포함해야 합니다.

배관의 구배와 에어 배출에도 신경을 써야 합니다. 플러시 라인 내부에 공기가 차 있으면 액체의 원활한 흐름을 방해하여 국소적인 과열을 유발할 수 있습니다. 시운전 전에는 반드시 라인 내부의 에어를 완전히 빼내는 작업을 거쳐야 합니다.

자주 묻는 질문

플랜 11과 플랜 32를 현장에 적용하면서 실무자들이 공통으로 궁금해하는 부분들을 정리했습니다.

플랜 11을 사용하다가 플랜 32로 변경하는 것이 가능한가요

기존 펌프의 케이싱과 씰 글랜드에 외부 플러시를 연결할 수 있는 포트가 마련되어 있다면 충분히 변경할 수 있습니다. 다만 외부 유체를 공급할 수 있는 배관 라인과 제어 장치를 추가로 설치해야 하므로 현장 상황에 따른 공간과 배관 공사 여부를 먼저 확인해야 합니다.

플랜 32를 사용할 때 외부 유체는 어떤 것을 써야 하나요

외부 유체는 공정 액체와 화학적으로 반응하지 않으면서도 씰을 오염시키지 않고 윤활성이 좋은 것을 선택해야 합니다. 보통 깨끗한 물이나 솔벤트, 또는 공정에서 사용하는 다른 깨끗한 베이스 오일을 주로 활용합니다.

오리피스는 규격품을 써야 하나요 아니면 현장에서 가공해도 되나요

안정적인 유량 제어를 위해 계산된 규격에 맞는 정밀 가공된 오리피스를 사용하는 것이 원칙입니다. 현장에서 임의로 구멍을 뚫거나 가공하면 유량이 제어되지 않아 씰 고장의 원인이 될 수 있습니다.
